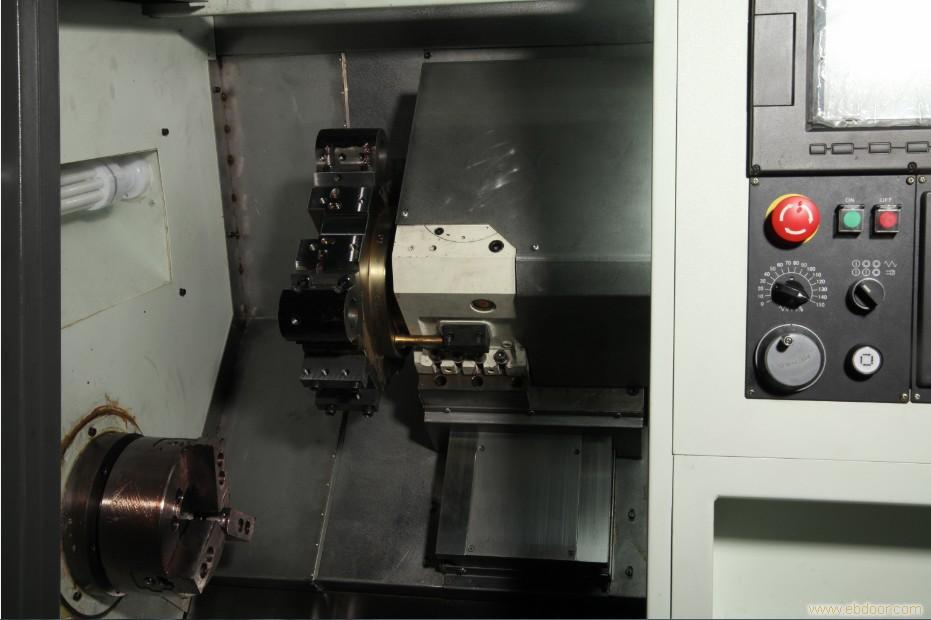

NBG-C25型数控车床系双坐标两轴联动，半闭环数控车床。主机采用一体化床身底座结构，刚性强，排屑性能好，导轨垂直倾斜45°，纵横向导轨采用台湾上银高精度滚动导轨，具有定位精度高、动态特性好、移动速度快的特性。机床防水严密,操作方便；造型美观,大方宜人。

本机可根据用户要求配置数控系统，如日本FANUC mate-TD、日本三菱E60、北京KND-1000TDⅡ等数控系统。

机床的加工对象、用途

1） 加工几何形状复杂，尺寸繁多、精度要求高的轴类(或盘类)零件。

2） 加工各种零件的圆柱面、圆锥面、阶梯面、球面及其它各种回转曲面。

3）  加工各种公、英制内、外螺纹。

4）      本机床不但能车削外圆、切槽及倒角，还可以进行钻、铰、内孔车削及滚压加工。

5）      外圆加工直径：轴类φ380mm，盘类φ530mm；钻孔直径φ30mm，床鞍通过直径＜φ280mm。

适用于中、小批量及单件生产，也可用于复杂零件的大批量生产。

机床主要技术规格及驱动（或控制）元件

床身上回转直径                       φ550 mm

床鞍上回转直径                       φ280 mm

车削直径      轴类件                 φ380 mm

                  盘类件                 φ530 mm

车削长度                              550 mm

行程                 X 向              210 mm

                         Z 向             570 mm

主轴中心至床面高度                         325 mm

主轴中心至地面高度                        970 mm

主轴通孔直径                             φ55 mm

主轴锥孔                                  莫式6#

主轴转速                            30～5000 r/min

主电机功率                               7.5/11 kW

伺服电机额定功率         X向                1.2 kW

                         Z向                1.8 kW

伺服电机额定转矩         X向                7   Nm

                         Z向                11  Nm

最小移动量               X向             0.0005 mm

Z向              0.001 mm

（快进进给）   X向            20000 mm/min

Z向            20000 mm/min

刀架

驱动方式                                  液压

刀位                                      8 位

外圆刀方尺寸                         25×25 mm

镗刀杆直径                         φ40 mm

刀尖回转直径                       φ370 mm

机床外形尺寸（长×宽×高）    2920mm×1480mm×2095mm(不带排屑器)

3590mm×1480mm×2095mm(带排屑器)

机床净重/毛重                         3300kg/3800kg
